Землесосные снаряды

Земснаряд предназначен для подводной разработки грунтов, углубления и очистки дна малых водоемов и рек, транспортировки грунтов вместе с водой (пульпой) по трубопроводам к месту укладки.

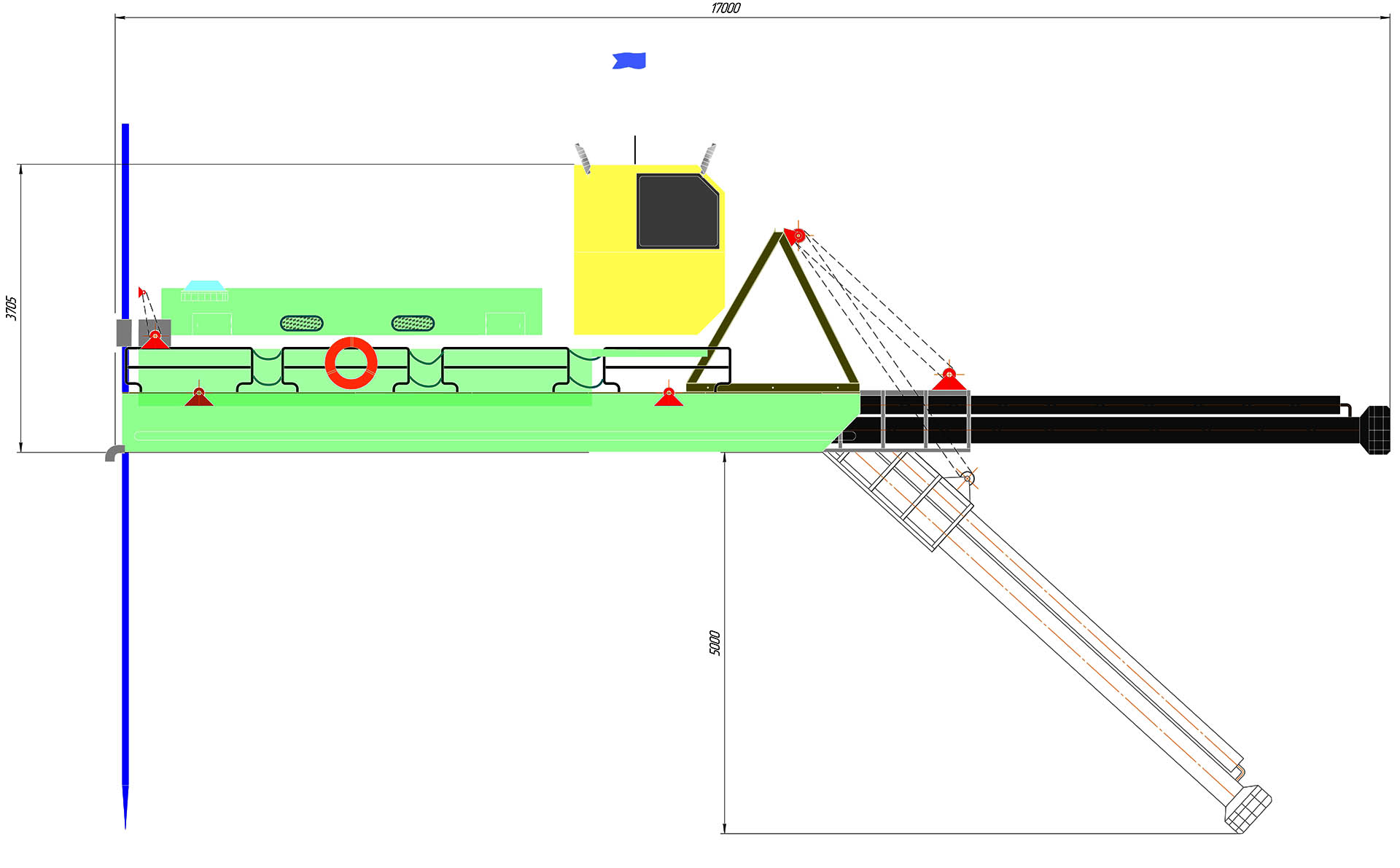

Земснаряд ЗМГ 200/30 - 250

Производительность в пересчете на сухой грунт согласно ЕНИР РФ /Е2. Сб.2/ до	210 м³/час.
Напор	31 м.
Тип грунтонасоса	«1600/25»
Мощность грунтонасосного агрегата	250 кВт.
Максимальная дальность транспортирования грунта по горизонтали при 13% консистенции пульпы*	до 740 м.
Максимальная глубина разработки	до 10 м.
Минимальная глубина разработки	1 м.
Диаметр напорного пульпопровода	315 мм.
Общий вес земснаряда	15 т.

Технические данные землесосных снарядов:

Марка земснаряда	ЗМШ50.40	ЗГМД 400.20	УГБ-З		ЗРД 1400.40		С42.2000.63	С-56.3800.56
Марка земснаряда	дизельэлектрический	дизель-электрический	дизель-ный	электри-ческий	дизельный	электрический	электрический	электрический
Группа грунта по трудности разработке	илы, сапропели, канализационный шлам	I-IV	I-III		I-IV	I-IV	I-VII	I-VII
Габариты плавбазы, м	8,0х2,4	11,6х4,9х1,0	11х4,9х1,5		19,4х5х1,5	19,4х5,1х1,5	19,8х8,56х1,51	25,9х10,0х1,8
Осадка средняя	0,4	0,6	0,57		0,8	0,8	0.9	1.0
Производительность грунтового насоса по воде, м3/ч	50	400	630 (водяной)		800-1600	1400	1900-2600	3500-4000
Напор грунтового насоса, м	40	20	18		25–40	40	60–75	60-75
Дальность транспортирования по горизонтали (условная), м	1500	500	400		500–1500	1500	2000-2500	2000-2500
Мощность главного электродвигателя, кВт (л.с.)	35,6 (47,74)	55 (74)	250	240	275 (375)	315–400	630-800	1250-1600
Напряжение, В	380	380		6000		6000	6000	6000
Тип дизельного агрегата	DP 45	АД.-100С-Т400-РП2М		ЯМЗ-236М2-7	ЯМЗ-7514.10pp PRM1750052
Глубина разработки с механическим рыхлителем, м	4,7	5	—		8		Ротор -6 Фреза -10	10
Глубина разработки с гидрорыхлителем, м	—	—	16		12	15	20–30	20–30
Тип рыхлителя	шнековый	фреза	гидравлический		фреза, гидравлический	гидравлический	гидравлический, фреза, ротор	гидравлический, фреза, ротор
Диаметр напорного пульпопровода по присоединительным отверстиям, мм	100	200	300		300–400	400	400–500	600
Масса, т	6-9	16	12		45		80–104	194
Расположение землесоса	погружной на раме	погружной на раме	палубное		полутрюмный	погружной на раме	полутрюмный
Марка грунтового и водяного насоса	BS2670.180 “ITT Flygt AB”	ГРАУ 400.20	1Д630-90		ГрУ 800.40 ГрУТ 1400.40 ГрУ 1600.25 ГрАУ 1600.25	ГрУТ1400.40 грАТ1400.40	ГРУ 2000/63 ЗГМ-2М, ЗГМ-1-350А ГРУТ -2650.75 ГрАУ 2000.63 ГрУТ 2000.63		20Р-11М ГрТ4000.71

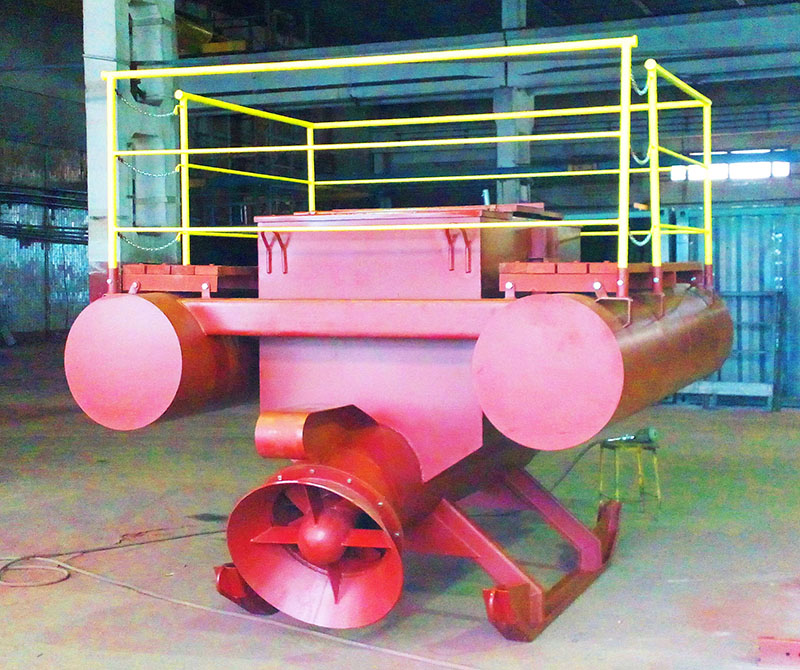

Потокообразователь плавучий

Потокообразователь плавучий предназначен для образования незамерзающих водных поверхностей (майн) в зимний период в районе работающего земснаряда.

Потокообразователь представляет собой гидравлический ускоритель, использующий пропелерный насос для создания напорной струи воды. В зависимости от условий работы поток выбрасываемой воды можно направлять под разным углом к горизонту.
